合肥炭素50kta新型炭材料科技项目-串接石墨化炉35kV补偿装置

发布日期:2022-01-26 浏览次数:1252

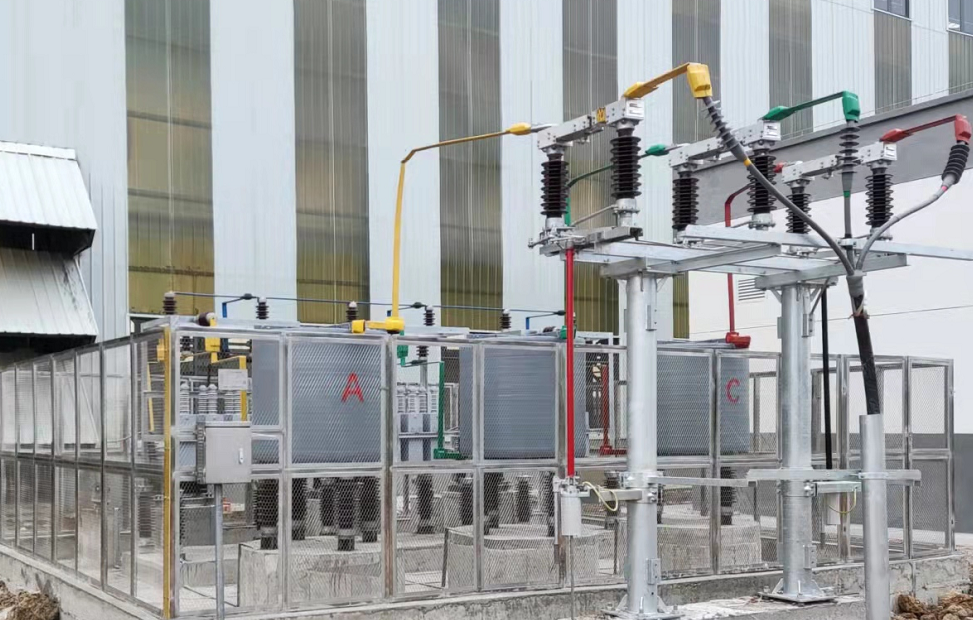

合肥炭素50kt/a新型炭材料科技项目串接石墨化炉无功补偿项目,由35kV整流配电室中的一台馈出高压开关柜经高压电缆接入35kV系统,装置安装于35kV整流配电室现场户外空间,围栏框架敞开式布置,占地面积约10m×10m,作为提高功率因数、改善电压质量、降低线路损耗之用。

根据无功缺口及负荷变化情况,电容器安装容量为4000kvar,电容器采用4串的连接方式,包含户外高压隔离及接地开关、干式空心串联电抗器、并联电容器、户外干式全密封放电线圈、氧化锌避雷器、连接母排、绝缘瓷瓶、围栏框架及不锈钢端子箱等设备,设备已于2022年1月投入运行。
